常州昆彩化工有限公司专注于重防腐涂料的科研与销售的化工企业
产品介绍：
煤气柜专用防腐涂料是以聚酯改性树脂、高氯化树脂、橡胶、双酚A成份等材料为主要成膜物质，加入防锈颜料、填料、促进剂、流平剂等加工反应制成.
| 产品品牌： | 昆彩 |  |
| 产品型号： | KC-88 | |
| 包装规格： | 底漆30kg/组、面漆30kg/组 | |
| 漆膜颜色： | 底漆灰色、面漆各色 | |
| 组份配比： | 双组份 | |
| 适用底材： | 铸铁、钢铁、碳钢 |
主要特性：
◆本品具有卓越的耐臭氧、耐气候老化性
◆优良的耐硫化氢、耐酸、碱、盐、耐光腐蚀等性能.
◆有良好的耐水、抗寒、耐湿、耐热性能。
◆漆膜干燥快，附着力强、柔韧性、封闭性好。
◆耐温性能优良，长时间耐150ºC-300 ºC温度。
◆漆膜机械性能优良，耐磨、硬度高、耐冲击性强，符合产品标准。

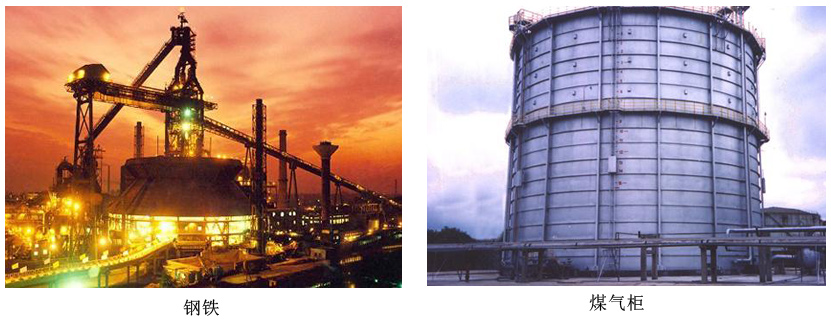

用 途：
◆钢铁企业和城市煤气供应部门的煤气柜以及相配套和设备设施。
基本参数：
| 比重 | 约1.25kg/L（混合后） |
| 干膜厚度： | 约40um |
| 理论用量： | 约250g/m²(以50um干膜计，不含损耗) |
| 闪点： | 约29ºC |
| 干燥时间： | 表干≤1h，实干≤24h，干燥7d |
| 熟化时间： | 0.5h(23℃±2℃) |
| 适用期： | ≤8h（23℃±2℃） |
◆复涂间隔时间：
底材温度 | 0℃ | 20℃ | 30℃ |
短 | 24h | 8h | 6h |
长 | 48d | 36d | 24d |
产品展示：
技术参数：
| 耐冲击强度： | 50kg.cm |
| 附着力（拉开法）： | ≥8MPa |
| 耐酸性（20%H2SO4溶液浸泡168h)： | 无异常 |
| 冷热交替性: | 无异常 |
| 耐热性（真空泵油300℃,168h）： | 无异常 |
建议涂装道数：
◆底漆2道，面漆2道

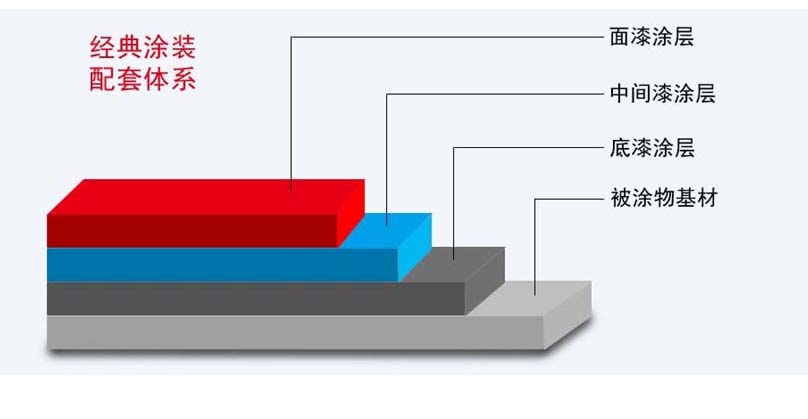

配套体系：
表面处理：
◆没有底漆的表面必须干燥。
◆除净所有的油污、杂物，无酸、碱、盐和水分的凝聚。
施工条件：
◆底材温度须高于3℃，相对湿度须小于85%。
◆施工时应注意天气、温度的变化，雨、雾、雪、夏天炎热时，在强烈阳光直射下均不宜施工。
涂装施工：
施工方式 | 喷嘴口径 | 喷出压力 | 稀释比例 |
无气喷涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm²-250kg/cm²) | 0-5% |
空气喷涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm²-4kg/cm²) | 10%-15% |
辊涂 | - | - | 5%-10% |
稀释剂 | 专用稀释剂 | 专用稀释剂 | 聚专用稀释剂 |
注意事项：
◆超过大涂装间隔时间，应将前道漆表面打磨粗糙后再涂装，以确保漆膜的附着力。
◆煤气柜专用防腐涂料属于化学反应性涂料，施工前必须充分搅拌均匀，放置一段时间进行熟化，经熟化后的涂料应在8h内用完，以免胶结浪费。
◆涂料使用后包装桶必须盖严密封，否则会受潮气、醇、水的作用而变质。
◆本产品应有专业的涂装操作人员根据产品包装或本手册上的说明使用。
◆涂覆和使用本产品的一切工作都必须根据各种有关的卫生、安全和环保法规与标准进行。
◆如果对本产品是否使用有疑问，请与本公司技术服务部门查询详情。
包 装：
◆甲组份（漆）：27kg桶装（底漆）、25 kg桶装（面漆）
◆乙组份（固化剂）：3kg桶装（底漆）、5kg桶装（面漆）
