常州昆彩化工有限公司专注于重防腐涂料的科研与销售的化工企业
产品介绍：
◆冷喷锌漆为单组分高含锌量富锌涂料，它是由纯度高于99.9%的锌粉、挥发性溶剂和有机树脂三部分配制而成的镀锌涂料。与其他双组分富锌涂料或其它单组分产品相比，冷喷锌涂料中锌的含量很高（干膜中含96%以上的锌）
◆冷喷锌漆采用进口高纯度锌粉和特殊专用树脂及助剂等制成的冷镀锌漆。冷喷锌漆也叫作冷喷锌涂料、冷镀锌涂料、冷涂锌、涂膜镀锌。
◆它是一种单组份高锌含的电化学防腐漆，可替代热镀锌、热喷锌(铝)，施工简便，防腐性能优良。
| 产品品牌： | 昆彩 |  |
| 产品型号： | E05-5 | |
| 适用底材： | 钢铁、碳钢、铸铁 | |
| 组份配比： | 单组份 | |
| 包装规格： | 30kg/桶 | |
| 漆膜颜色： | 灰色 |
主要特性：
◆具有一般富锌底漆不具备能做到的重锌粉涂料，锌粉含量在95%以上。
◆优良的附着力，耐冲击性和柔韧性。
◆卓越的耐候性和保色保光性。
◆很强的抗老化性能和防腐蚀性能。
◆优良的耐水、耐盐水及耐化学品腐蚀性能。
◆突出的耐温变性，可经受冷热交变冲击。
◆具有较强的阴极保护耐腐效果，施工方便
◆干燥后的漆膜具有接近热镀锌表面的亮银色，漆膜坚固。
用途：
◆冷镀锌漆主要是保护和修补加工后的镀锌板、钢结构、钢屋顶、门窗，受海水严重腐蚀的船舶设备，公用设备，冶金厂、水处理厂、电力行业等领域。
|
|
|
化工设备 | 桥梁 | 电力设备 |
|
|
|
镀锌件 | 钢结构 | 冶金 |
颜色及外观：
◆锌灰色、漆膜外观正常。
基本参数：
| 比重： | 约2.50kg/L |
| 干膜厚度： | 约:0.5-1mm |
| 理论用量： | 约210g/m²(以30um干膜计，不含损耗) |
| 闪点： | 约93ºC |
产品展示：
技术参数：HG/T 4845-2015 冷喷锌检测标准
| 不挥发物含量： | ≥80% |
| 干燥时间： | 表干≤0.5h，实干≤24小时。 |
| 附着力： | ≥3MPa |
| 耐冲击性： | 50cm |
| 柔韧性： | ≤2mm |
| 锌料含量 （%）： | ＞95 |
| 耐盐雾性能（h）： | ＞ 2000 |
建议涂装道数：
◆无气喷涂1道，涂刷或者辊涂1-2道。
后道配套：
◆环氧云铁漆，环氧漆，氯化橡胶漆，环氧沥青漆，丙烯酸聚氨酯漆，聚氨酯漆， 8710互传网络防腐面漆等。

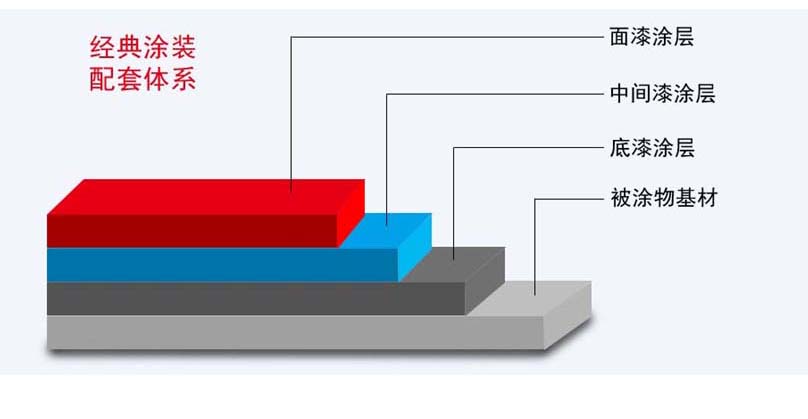

配套体系：
表面处理：
◆清除金属表面杂物和毛边，毛刺，还原光洁的金属表面。
◆清除漆面上的油脂杂物，为达到佳的防锈性能，可选择的清除部分漆面，还原底层金属。
◆使用前和使用过程中充分摇匀。
◆禁止靠近火源操作。
◆佳使用温度30℃，喷口距离目标15--30cm均匀喷涂，保持漆层轻薄而均匀。
◆喷涂完毕后将罐身倒置并按动喷钮，直到只有气体喷出为止以清洁喷射阀门。
◆发生喷口堵塞时，可拧去阀门按钮，用细金属丝清洁槽和通气口。
涂装施工：
施工方式 | 喷嘴口径 | 喷出压力 | 稀释比例 |
无气喷涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm²-250kg/cm²) | 0-5% |
空气喷涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm²-4kg/cm²) | 10%-15% |
辊涂 | - | - | 5%-10% |
稀释剂 | 专用稀释剂 | 专用稀释剂 | 专用稀释剂 |
注意事项：
◆注意涂层表面是否产生锌盐，应及时去除
◆钢结构表面必须喷砂处理，简单打磨除锈效果并不理想
◆大风雨雪天气，空气湿度大于85%环境下不可施工
◆被涂基材温度需要大于露点3℃，避免表面结露
包装：
◆漆：30kg桶装
