常州昆彩化工有限公司专注于重防腐涂料的科研与销售的化工企业
| ◆产品名称： | 抗氯离子聚合物涂料 |  |
| ◆产品品牌： | 昆彩 | |
| ◆产品型号： | J06-11 | |
| ◆漆膜颜色： | 各色 | |
| ◆包装规格： | 30kg/组（面漆）,33kg/组（底漆） | |
| ◆组份配比： | 25:5（面漆)；30:3（底漆） | |
| ◆适用底材： | 铸铁、钢铁、碳钢、混凝土。 |
主要特性：
◆较好的致密性，能抵抗氯离子的渗透。
◆防腐优：保护基材不受腐蚀介质侵害，具有较佳的屏蔽防腐性。
◆良好的耐水性及耐化学药品性，涂层不起泡不脱落。
◆固化时收缩低，耐热温度高，耐热冲击性能好。
◆漆膜硬度、耐磨性优，机械性能符合各项标准。
产品用途：
◆抗氯离子聚合物涂料适用于埋地管道和水下钢质管道、钢结构防腐、混凝土结构的防渗漏、水泥设备、海洋设备、化工石油储罐、污水池、脱硫塔等恶劣腐蚀环境下，作为长效防腐保护。
基本参数：
| ◆比重: | 约1.25kg/L（混合后） |
| ◆适用期: | ≤6h（23℃±2℃） |
| ◆干膜厚度: | 约200um |
| ◆理论用量: | 约350g/m²(以150um干膜计，不含损耗) |
| ◆闪点: | 约29ºC |
| ◆干燥时间: | 表干≤1h，实干≤24h，干燥7d |
| ◆熟化时间: | 0.5h(23℃±2℃) |
| ◆适用期: | ≤8h（23℃±2℃） |
复涂间隔时间:
| 底材温度 | 5℃ | 20℃ | 30℃ |
| 短 | 48h | 24h | 12h |
| 长 | 7d | 7d | 7d |
产品展示：
技术参数：
| ◆不挥发物含量： | ≥75% |
| ◆附着力（拉开法）： | ≥8MPa |
| ◆耐磨性（1000g/1000r，cs-17），mg）： | ≤250 |
| ◆耐酸性（10%H2SO4溶液浸泡168h): | 漆膜无异常 |
| ◆耐碱性（10%NaOH溶液浸泡168h): | 漆膜无异常 |
◆耐盐雾性（1000h): | 漆膜无异常 |
| ◆抗氯离子渗透性[mg/L]： | ≤2000 |
建议涂装道数：
◆无气喷涂1道，涂刷或者辊涂1-2道。

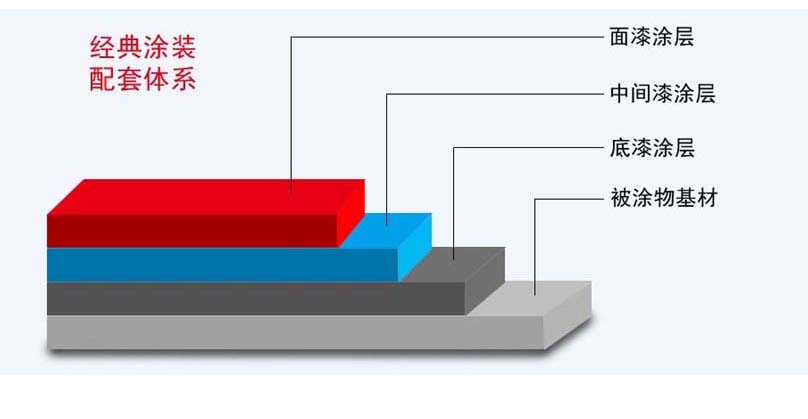

配套体系：
表面处理：
◆钢铁基材被涂的金属表面，须全部清除油污、氧化皮、铁锈、旧涂层等，可采取抛丸或喷砂方法，达除锈标准sa2.5级，粗糙度达30-70μm; 也可采用手工除锈方法，达除锈标准ST3级，粗糙度达30-70μm。
◆混凝土基材不得有抹灰层或混凝土表面层(包括分割缝、窗框周围等)不得有污物。
◆基层表面须牢固、无酥松，不得有裂缝或起壳，平整度≤2mm，基层无浮尘，无粘附颗粒物。
◆抹灰和混凝土基层涂刷，要求含水率不得大于6%，PH值不得高于9，新粉刷水泥砂浆墙面夏季要求养护10天以上，冬季需20天以上，现浇混凝土墙面夏季需养护21天以上，冬季需28天以上。
施工条件：
◆底材温度须高于3℃，相对湿度须小于85%。
◆被涂底材温度低于5℃时，环氧树脂与固化剂的固化反应停止或变慢，因此建议不能进行施工。
涂装施工：
| 施工方式 | 喷嘴口径 | 喷出压力 | 稀释比例 | 稀释剂 |
| 无气喷涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm²-250kg/cm²) | 0-5% | 特种涂料稀释剂 |
| 空气喷涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm²-4kg/cm²) | 10%-15% | 特种涂料稀释剂 |
| 辊 涂 | - | - | 5%-10% | 特种涂料稀释剂 |
注意事项：
◆超过较大涂装间隔，应将前道漆表面打磨粗糙后再涂装，以确保漆膜的附着力。
◆本产品应有涂装操作人员根据产品包装或本手册上的说明使用。
◆涂覆和使用本产品的一切工作都须根据各种有关的卫生、安全和环保法规与标准进行。
◆如果对本产品是否使用有疑问，请与本公司技术服务部门查询详情。
