常州昆彩化工有限公司专注于重防腐涂料的科研与销售的化工企业
产品介绍：
◆TH-901防腐涂料是以中国生漆为主要原料经化学改性而得树脂基料,调配以多种颜料而制成的双组分常温固化涂料。
| ◆产品名称 | TH-901防腐涂料 |  |
| ◆产品品牌： | 昆彩 | |
| ◆产品型号： | TH-901 | |
| ◆漆膜颜色： | 底漆灰色、面漆各色 | |
| ◆包装规格： | 底漆30kg/组、面漆30kg/组 | |
| ◆配比： | 双组份 | |
| ◆适用底材： | 铸铁、钢铁、碳钢 |
主要特性：
◆良好的耐水性、耐油性、耐溶剂性、耐酸性、耐碱性、耐海水性、耐盐雾性等防腐性能。
◆良好的耐热耐油特性。漆膜耐原油、95/130航空汽油、航空煤油、40#机油、120#汽油、煤油、柴油等各种石油产品，对油的质量无影响(胶质≤7毫 米/100毫克)。
◆耐温性能优，长时间耐150ºC-300 ºC温度。
◆漆膜机械性能优，耐磨、硬度高、耐冲击性强，符合产品标准。
用 途：
◆用于石油、化工、化肥、农药、化纤、海洋化工等工业的大型设备的防腐，油－水换热设备防护等。
基本参数：
| ◆比重： | 约1.25kg/L（混合后） |
| ◆干膜厚度： | 约40um |
| ◆理论用量： | 约250g/m²(以50um干膜计，不含损耗） |
| ◆闪点： | 约29ºC |
| ◆干燥时间： | 表干≤1h，实干≤24h，干燥7d |
| ◆熟化时间： | 0.5h(23℃±2℃) |
| ◆适用期：≤8h（23℃±2℃） | ≤8h（23℃±2℃） |
◆复涂间隔时间
| 底材温度 | 0℃ | 20℃ | 30℃ |
| 短 | 24h | 8h | 6h |
| 长 | 48h | 36h | 24h |
产品展示：
技术参数：
| 耐冲击强度： | 50kg.cm |
| 附着力（拉开法）： | ≥8MPa |
| 耐酸性（20%H2SO4溶液浸泡168h): | 无异常 |
| 耐90#汽油（70-150℃，168h）: | 无异常 |
| 耐热油性（真空泵油300℃,168h）: | 无异常 |
建议涂装道数：
◆底漆2道，面漆2道
配套使用：
◆TH-901防腐底漆、TH-901防腐面漆。

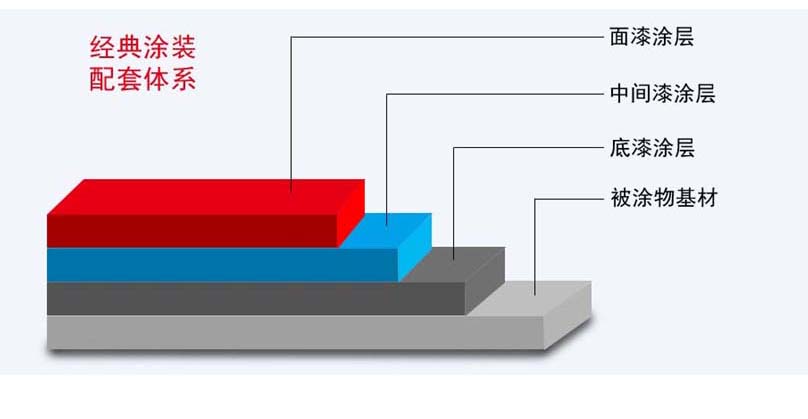

配套体系：
表面处理：
◆没有底漆的表面须干燥。
◆除净所有的油污、杂物，无酸、碱、盐和水分的凝聚。
施工条件：
◆底材温度须高于3℃，相对湿度须小于85%。
◆施工时应注意天气、温度的变化，雨、雾、雪、夏天炎热时，在强烈阳光直射下均不宜施工。
涂装施工：
| 施工方式 | 喷嘴口径 | 喷出压力 | 稀释比例 | 稀释剂 |
| 无气喷涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm²-250kg/cm²) | 0-5% | 特种涂料稀释剂 |
| 空气喷涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm²-4kg/cm²) | 10%-15% | 特种涂料稀释剂 |
| 辊 涂 | - | - | 5%-10% | 特种涂料稀释剂 |
注意事项：
◆超过大的涂装间隔时间，应将前道漆表面打磨粗糙后再涂装，以确保漆膜的附着力。
◆TH-901防腐涂料属于化学反应性涂料，施工前须充分搅拌均匀，放置一段时间进行熟化，经熟化后的涂料应在8h内用完，以免胶结浪费。
◆涂料使用后包装桶须盖严密封，否则会受潮气、醇、水的作用而变质。
◆本产品应有涂装操作人员根据产品包装或本手册上的说明使用。
◆涂覆和使用本产品的一切工作都须根据各种有关的卫生、安全和环保法规与标准进行。
◆如果对本产品是否使用有疑问，请与本公司技术服务部门查询详情。
包 装：
◆甲组份（漆）：27kg桶装（底漆）、25 kg桶装（面漆）
◆乙组份（固化剂）：3kg桶装（底漆）、5kg桶装（面漆）
